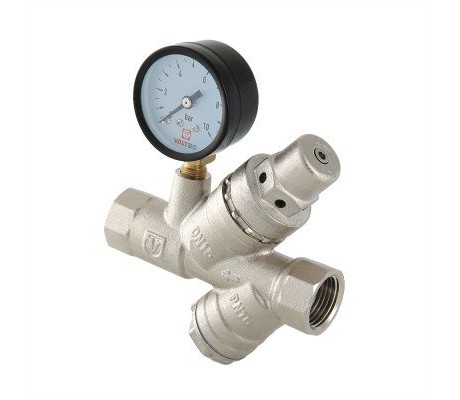

Клапан подпиточный с фильтром и манометром 1/2 VT.515.N.04

Описание

Подпиточный клапан служит для автоматического поддержания необходимого количества рабочей среды и давления в трубопроводных системах, главным образом – водяного отопления.

Устройство является комбинацией регулируемого редуктора давления, обратного клапана и фильтра механической очистки, оборудовано манометром. При падении давления в обслуживаемой системе ниже настроечного значения клапан открывается и восполняет потери теплоносителя водопроводной водой.

Материал корпуса – латунь марки CW617N, пружин редуктора и обратного клапана – нержавеющая сталь AISI 304, сетки фильтра – стойкая к остаточному хлору нержавеющая сталь AISI 316. Размер ячеек сетчатого фильтроэлемента – 300 мкм. Диапазон шкалы манометра – 1–10 бар, класс точности – 3.

Подпиточный клапан с фильтром и манометром предназначен для применения в системах с максимальной рабочей температурой 130 °С и давлением до клапана 16 бар. Давление на выходе из клапана регулируется в диапазоне 2–5 бар, заводская настройка – 3 бара.
